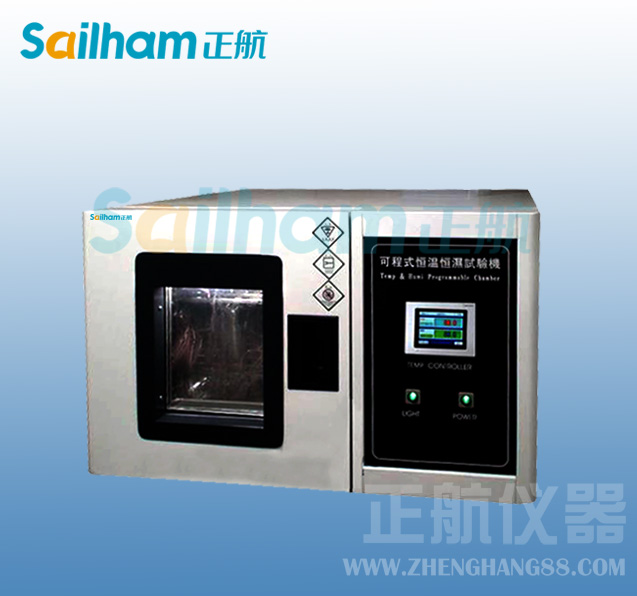

恒溫恒濕機/恒定濕熱試驗箱在線測試

由于恒溫恒濕機/恒定濕熱試驗箱系統為多參數同時在線測試，需采集模擬量多達20余路，MSC1210微控制器自帶的8通道模擬開關無法滿足試驗要求采集模塊采用模擬多路選擇開關CD4052對此進行擴展CD4052是一個雙四選一的模擬多路開關。



具有接通電阻小溫漂低路間偏差低抗干擾能力強等特點通過MSC1210的P2.0和P2.1口選擇四片CD4052實現32通道的選擇，CD4052的接入電路 （如其中，S1S8是經變送器處理后的電壓輸入，CD4052的兩路輸出分別接至MSC1210的AIN-0和AIN-1模擬量輸出控制采用研華4022T模塊，該模塊可以自動進行PID參數。


用戶只需設置PID參數系統通過PID調節，產生AO信號，用于調節水閥風閥及風機變頻器控制信號，最終達到高精度控制室內環境溫濕度的目的工業控制計算機選擇研華公司的ARK-3200 Series Slim BoxIPCs，組態軟件也選擇研華WebAccess軟件編輯人-機界控制界面。


恒溫恒濕機/恒定濕熱試驗箱可在屏幕上顯示系統流程各設備運行狀況實時的測控數據以及各設備的開關狀態，并可以采用鼠標點擊實現設備開停同時，具有3D仿真操作界面，所有控制儀表均在計算機上虛擬化，用戶可在計算機上看到仿真度極高表現力豐富的測試儀表和控制器（并且可用鼠標或鍵盤作簡單控制）此外，在測試中可以對各種數據曲線進行多角度的觀察，并提供了大量的操作功能。
